2025年7月15日

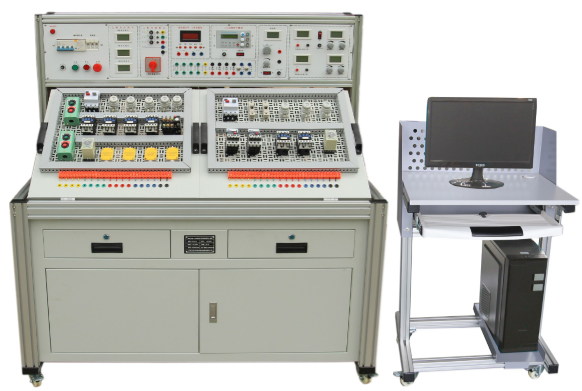

電氣智能技術應用教學系統實驗臺

電氣智能技術應用教學系統實驗臺

電氣智能技術應用教學系統實驗臺，是為中高級職業院校、高等院校的機電技術應用、電氣運行與控制、電子電氣應用與維修等專業《可編程控制器技術》、《電氣及 PLC 控制》、《PLC 及應用》、《變頻調速技術》、《電機拖動控制技術》等課程的教學與技能實訓要求職業技術教育、高等教育而開發的專業性模塊化實訓平臺，符合中高級職業院校、高等院校學生的 “可編程序控制器技術”、“可編程序控制器的編程方法與工程應用”、“可編程控制器及其應用”等課程教學實驗大綱的要求。能綜合反映工廠自動化制造過程中所采用的控制技術、總線技術、安裝技術、傳感器技術等該裝置集理論教學、技能實訓、教學方法、教學評價于一體，根據學生的認知規律，利用現代技術手段，把 PLC 在工廠中的應用和 PLC 的理論教學、技能實訓、教學方法、能力測評有機的融合在一起，采用軟硬結合的方式，實現了理論模塊教學、技能培訓，達到了直接上崗工作的目的。
電氣智能技術應用實訓裝置采用臺式、鋼木結構，臺體表面噴塑，集成電腦桌鍵盤托，每臺為兩個工位。采用模塊式結構，由實訓臺、電源控制屏、PLC 掛箱、系列模擬負載實訓單元、實訓網板、三相異步電機、伺服電機等部分組成。被控對象實訓單元模塊可在實訓臺上任意互換。

1 、電氣智能技術應用實訓臺
（1）電氣智能技術應用實訓臺上體采用垂直操作屏，操作屏下方為控制屏，包含電源輸入輸出及控制部分、儀表等，操作屏上部為實訓操作區，可安裝多個標準掛箱，該區域上下均留出安裝掛箱的卡槽。
（2）實訓臺桌面采用高密度壓縮板，表面防水、防火、堅固耐用
（3）實訓臺下方為抽屜和儲物柜，預留電腦間，掛箱間，并可根據用戶需要進行配置組合。
（4）實訓臺以微機灰和灰黑色調為主，整體感官上色彩明快、簡潔大方。
（5）實訓臺為掛箱式結構，自帶電源控制開關，通過內置于實訓臺的插座取電，使用方便。
2 2 、電源控制屏
實訓臺集成電源控制屏，采用三相五線制交流電源供電，具有接地保護、漏電保護、急停按鈕等保護措施，保證整個實訓過程的安全可靠，提供三相四線交流電源和單相電源輸出；提供 1.25～30V 可調直流電壓源、4～20mA 可調直流電流源、DC24V 電壓源、DC12V 電壓源。
3 3 、C PLC 主機掛箱采用帶指示燈的船型開關作為 PLC 電源控制開關；PLC 的輸入輸出均引到面板。三菱 PLC FX3U-16MR-001 掛箱模塊；FX3U-16MR：集成 8 開關量輸入/8 繼電器型輸出，共 16 點 I/O
4 4 、變頻器掛箱
變頻器的輸入輸出信號均用小插孔引出到面板，變頻器的強電采用帶絕緣護套的插孔引出到面板，強電和弱電采用不同的插孔，避免了由于誤接線而燒壞變頻器的事故。提供一個 10K 電位器和若干個帶鎖的按鈕，485 接口引出到面板，配合變頻器完成實驗，方便、快捷。
三菱：FR-D720S-0.2K-CHT，0.2KW
1）變頻器電源輸入及輸出：AC220V 輸入，三相輸出
5 5 、觸摸屏掛箱
觸摸屏采用獨立的開關電源供電，通訊口均引出到面板，使用方便。掛箱選用昆侖通態 TPC7062KX 7 寸彩色觸摸屏，配套 MCGS 組態軟件。TPC7062KX，是一套以嵌入式低功耗 CPU 為核心（ARM CPU，主頻 400MHz）的高性能嵌入式一體
化觸摸屏。該產品設計采用了 7 英寸高亮度 TFT 液晶顯示屏（分辨率 800×480），
四線電阻式觸摸屏（分辨率 1024×1024）。
6 6 、三相交流鼠籠型異步電機可星/三角啟動，功率 200W，可供電力拖動和變頻器調速使用。
7 7 、交流永磁伺服電機功率：100W,電源方式:AC220V,脈沖控制
8 8 、伺服驅動器伺服驅動器的外部制動電阻、控制電源端口、主回路電源端口、伺服電機動力端口信號均用小插孔引出到面板，配合伺服電機完成實驗，方便、快捷。
五、電氣智能技術應用實訓系統功能；
（1）三相異步電機直接起動、停車的控制電路連接；
（2）交流伺服電機直接氣動、停車控制電路連接
（3）三相交流異步電機正、反轉控制電路的連接；
（4）交流伺服電機正、反轉控制電路的連接；
（5）按鈕、接觸器聯鎖的三相交流異步電機正、反轉控制電路的連接；
（6）轉換開關控制三相異步電機的正反轉；
（7）三相交流異步電機 Y-△（手動切換）啟動控制電路的連接；
（8）三相交流異步電機 Y-△（時間繼電器切換）啟動控制電路的連接；
（9）定子繞組串聯電阻啟動控制電路的連接；
（10）三相交流異步電機能耗制動控制電路的連接；
（11）三相交流異步電機反接制動控制電路的連接；
（12）多臺（3 臺及以下）電機的順序控制電路的連接
（13）電機的往返行程控制電路的連接；
（14）伺服電機的直接啟�？刂�；
（15）伺服電機的正反轉控制；
（16）伺服電機的調速實驗；
（17）三相交流異步電機既能點動，又能連續轉動的控制電路連接；
（18）兩地控制電路的連接；
（19）按鈕切換的雙速電機調速控制電路的連接；
（20）時間繼電器切換的雙速電機調速控制電路的連接；
（21）離心開關配合的反接制動控制電路的連接；
（22）變頻器面板功能參數設置和操作實訓；
（23）變頻器對電機點動控制、啟�？刂�；
（24）電機轉速多段控制；
（25）工頻、變頻切換控制；
（26）基于模擬量控制的電機開環調速；
（27）基于面板操作的電機開環調速；
（28）變頻器的保護和報警功能實訓；
（29）基于 PLC 的變頻器開環調速；
（30）PLC 一般指令運用的實訓；
（31）PLC 控制電機順序啟動；
（32）PLC 控制交通燈的的實訓；
（33）PLC 控制三相異步電機 Y-△啟動電路；
（34）觸摸屏的參數設置；
（35）觸摸屏的編程；
（36）觸摸屏、PLC、變頻器的綜合實訓；；
（37）交流伺服電機的簡單實訓；
（38）PLC 通過通訊控制變頻器運行實訓
（39）PLC 控制變頻器運行實訓
（40）PLC 控制伺服驅動實訓
（41）PLC 通過通訊控制伺服電機實訓
（42）變頻器點動運行實訓
（43）變頻器模擬量輸出檢測實驗
（44）變頻器開關量輸出檢測實驗
（45）變頻器多段速度控制實驗
