PLC基礎實訓站（高級）PLC基礎及運動控制實訓臺

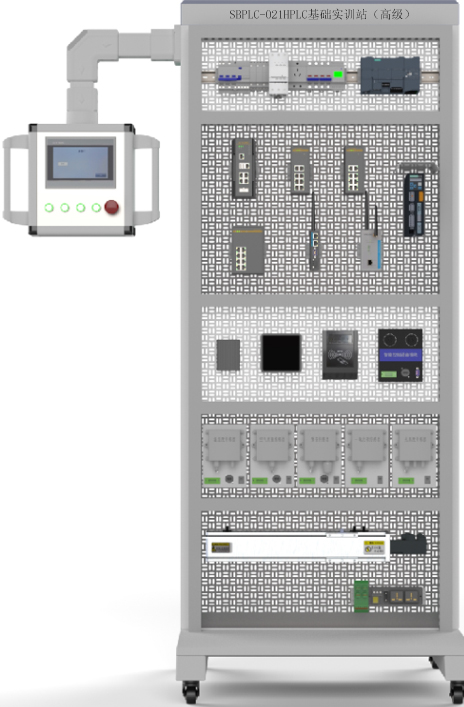

SBPLC-021HPLC基礎實訓站（高級）

PLC基礎實訓站（高級）PLC基礎及運動控制實訓平臺集成了高精度伺服和步進運動單元，用于實現精密位置控制，并配備了智能單相電表、智能語音控制模塊、高速交換機等，以實現高效的電力監測、語音交互及數據通信；物料輸送與檢測模塊包括小型電動機驅動的傳送帶、變頻器和編碼器，用于物料的自動化輸送與位置檢測；氣動搬運模塊則通過氣缸實現物料的自動搬運與定位；綜合控制模塊以PLC為核心，配以觸摸屏、按鈕指示燈等組件，實現了系統的智能化控制與人機交互。

圖片僅供參考，以實物為準

1.PLC控制模塊

（1）可編程邏輯控制器S7-1200系列

可編程邏輯控制器S7-1200系列

CPU：75 KB工作存儲器；24VDC電源供電，板載 DI14 x 24VDC 漏型/源型，DQ10 x 24VDC和AI2；板載4個高速計數器（可通過數字量信號板擴展）和4路脈沖輸出；信號板擴展板載I/O；多達3個用于串行通信的通信模塊；多達2個用于 I/O 擴展的信號模塊；0.04 ms/1000 條指令；PROFINET 接口，用于編程、HMI 和 PLC 間數據通信。

（2）觸摸屏（昆侖通態）

含一個支架及4核的CPU為核心的超高性能嵌入式一體化觸摸屏，7英寸高亮度TFT液晶顯示屏（分辨率800×480），四線電阻式觸摸屏，以及具有良好的電磁屏蔽性，預裝了MCGS Linux嵌入式組態軟件(運行版)，具備強大的圖像顯示和數據處理功能；

尺寸：7寸；分辨率：800*480；內存：64M；儲存：8M；串行接口：RS485*2，RS232*1；電源接口：24DC；

（3）按鈕指示燈模塊：24V按鈕指示燈2個，急停開關1個；

（4）綜合控制臺架：尺寸≥H700*W600*D500；空氣開關≥1個；220V-24V電源模塊≥1個。

2.伺服驅動模塊

（1）伺服電機1臺

（2）重復精度±0.01mm

（3）負載3KG

（4）最大移動速度150mm/s

（5）行程200mm

（6）電源：24V

3.步進驅動模塊

（1）步進電機1臺

（2）重復精度：±0.01mm

（3）負載3KG

（4）最大移動速度150mm/s

（5）行程200mm

（6）電源：24V

4.智能通信模塊

（1）智能單相電表1臺

AC 220V、35mm導軌安裝、段碼LCD顯示，有功電能0.01kwh，單位自動切換，小數點自動移位，帶有功計量、無功計量、485通訊、功率因數、電能、功率、電流、頻率等實時顯示。

（2）智能語音控制模塊1套

智能語音單元含485語音模塊、無源喇叭、安裝外殼，可通過RS485串口通信的方式實現智能語音輸出，支持MODBUS-RTU通信協議。

（3）溫濕度傳感器1套

帶RS-485外接串行接口的溫濕度傳感器，溫度檢測范圍-40~80°，濕度檢測范圍0~100%。

（4）噪音傳感器1套

帶RS-485外接串行接口的噪音傳感器，檢測噪音值大小。

（5）交換機1個

傳輸速度：100Mbps 1000Mbps；支持VlAN；端口數：不少于6口。

5.變頻驅動模塊

（1）控制單元MD200S0.4

（2）額定電壓單相200~240V

（3）額定輸出電流 2.5A

(4) 輸出電壓三相0~240VAC

(5) 適用電機容量0.4KW

6.氣動模塊

（1）氣缸數量：1個

（2）行程：30mm

（3）最大推力：3 KG

（4）壓力范圍：0.3-0.7MPA

（5）電磁閥類型：2位5通 DC24V

（6）磁性開關：NPN型，2個

7.輕量級工業監控平臺

（1）含本地服務器、數據庫等采用基于Vue3的MVVM系統架構，可支持用戶登錄、訂單管理及語音監控系統、數據采集與實時顯示（儀表盤、曲線、進度條、ThackBar和Label等）、系統平臺反向控制、數據報警組態及消息推送、數據保存及歷史數據分析等功能。

（2）可通過部署合理的MQTT通信，可以實現本地工業數據多端對接至輕量級工業監控系統平臺相關網絡接口，同時可配合PLC基礎實訓臺實現包括設備層遠程運維與動態調試、網絡數據分析等系統性案例的綜合控制。

（3）遠程數據運維與設備動態調試

工業監控系統平數據分析系統可根據要求實現相關傳感數據、電能監測數據、設備工作、伺服、步進、變頻等狀態的監視及遠程調試。

8.外置輸入/輸出接口單元

本單元提供對外的輸入/輸出接口，采用便捷的插接方式連接實訓搭建區所使用的元器件。可以通過此接口單元與原有設備實現連接，為教學提供更多的實訓對象。通過本接口單元所設計的傳統插孔式接口，讓學生在正確讀懂圖紙的基礎上建立信號連接的邏輯；為貼近于實際工業場合下的接線要求，在系統實訓控制區提供了工業端子排，讓學生真實的開展工業接線相關的實訓，掌握接線的品質要求與排錯診斷的方法。

9.工具箱

包含內六角扳手1套、螺絲刀1套、1米卷尺1個、斜口鉗1把、剝線鉗1把、壓線鉗1個、萬用表1個、PLC編程線2根、觸摸屏編程線2根。

10.配套PLC仿真軟件

前言

近年來，伴隨著我國職業教育的大力發展，越來越多的學子有機會進入高等院校進行深造。然而伴隨著學生人數的增多，學校的許多教學資源面臨嚴峻的考驗，特別是在師資以及實驗設備上表現得尤為突出。這明顯違背了職業教育強調"做與學一體化"培養技能型人才的目標。與此同時，實驗設備因?qū)嶒烆l率的提高必然導致?lián)p耗的加劇，增加了教學成本，這也是各學校面臨的主要困難。為彌補PLC課程教學設備的不足，設計了一種基于不同品牌PLC的虛擬化仿真系統，該系統不僅可以直觀、動態地模擬PLC在各種場景下的運行狀態，還可通過該系統直觀地顯示PLC以及其他傳感器的動作狀態。虛擬化系統的引入有效地解決了原先僅使用PLC仿真而造成的教學枯燥無味、程序抽象難懂的問題，實現了PLC運行過程所見即所得的動態演示效果，進而達到較好的教學訓練效果。

一、仿真功能

PLC仿真實訓能和西門子、三菱、信捷、臺達等PLC實物進行通信，用戶使用網線、串口通信線將電腦和PLC連接到一起。也可以與虛擬PLC進行通信，用戶這樣就能讓學生在實驗室實物PLC數量不足的情況下每人都能用電腦進行PLC編程仿真。一體化數字孿生系統采集到PLC的I/O輸入輸出，可以通過鈕子開關、輕觸開關、撥碼開關來改變PLC輸入的值，然后根據PLC輸出的值來控制相對應的LED燈亮滅、數碼管顯示、電機旋轉。

二、模塊功能

PLC仿真實訓包含了：搶答器、音樂噴泉、裝配流水線、交通燈等20多種典型常用工程應用模塊。用戶可以用鼠標旋轉、縮放、移動各個模塊從不同角度更方便地查看模型。界面中還有詳細的I/O分配表、I/O狀態監控，能讓用戶每時每刻監控PLC輸入輸出狀態。打開PLC綜合仿真系統后系統會進入主界面，在主界面中用戶可以點擊開始仿真按鈕進入模塊選擇界面。

PLC仿真實訓在模塊選擇界面中共計有20多種模塊選項，用戶可以選擇所需要的模塊，用戶可以點擊下拉菜單查看更多模塊。選擇好模塊后用戶可以點擊左側的大圖標按鈕進入該模塊的模擬仿真。PLC仿真實訓提供有：搶答器、音樂噴泉、裝配流水線等20多種模塊。

進入模塊仿真后用戶可以看到該模塊的三維模型，用戶可以用鼠標對該模型進行縮放、平移、旋轉操作，每個模塊上面都配有開關、LED燈等元器件，用戶可以點擊鈕子開關、輕觸開關、撥碼開關來切換開關狀態。用戶可以點擊實物PLC、虛擬PLC按鈕進入對應的仿真，用戶可以點擊顯示狀態監控按鈕監控當前IO狀態，點擊打開IO分配圖顯示IO分配狀態。

11.工業自動化數字孿生仿真軟件

采用單片機技術，具備多路數字量輸入輸出、模擬量輸入輸出，有通訊接口與電腦相連，通過內置協議與上位機中虛擬仿真教學軟件實時通訊，實現數據采集和對外控制等操作。具有RS232通信接口或USB通信接口、24路開關量輸入接口及指示、24路開關量輸出接口及指示、4路模擬量輸入接口、4路模擬量輸出接口、系統協同傳感器模塊將動作信號反饋給上位機仿真軟件中的虛擬對象模型，虛擬對象模型給出反饋信號，PLC等智能控制器根據信號執行相應的輸出操作，以此反應整個系統執行動作過程。能在具有物理屬性的3D環境中進行虛擬設備的仿真調試。具有高度的人機交互性，通過虛擬對象進行各種與實際環境中相同的操作。與各PLC主機兼容。軟件通過自動、手動和PLC控制三種模式再現了以下虛擬工業場景，3D場景的PLC實驗項目（3D場景的PLC實訓項目和本實訓臺PLC虛實結合控制實訓模塊實訓項目一致）：

1）三層電梯控制

2）自動售貨機

3）機械手

4）自動門

5）天塔之光

6）全自動洗衣機

7）自動成型機

8）紅綠燈

9）裝配流水線

10）四路搶答器

11）音樂噴泉

12）軋鋼機

13）郵件分揀

14）物料分揀

15）多級傳輸

16）八段碼顯示

17）多種液體混合

18）雙面銑床

19）電鍍槽

20）交流電機正反轉控制

21）小車運動

22）攪拌站

23）汽車燈光控制

24）汽車火花塞點火控制

25）加工中心控制

26）隧道監控

27）自動扶梯

28）CA6140普通車床PLC改造控制

29）X62W萬能銑床PLC改造控制

30）T68臥式鏜床PLC改造控制

31）M7120平面磨床PLC改造控制

32）Z3050搖臂鉆床PLC改造控制

33）電動葫蘆PLC改造控制

34）Z35搖臂鉆床PLC改造控制

35）M1432A萬能外圓磨床PLC改造控制

12.可編程邏輯控制器

CPU：150 KB工作存儲器；24VDC電源供電，集成 16 DV16 DO；PROFINET接口/端口(最大)：1/2；位處理速度：60 ns ~ 48 ns；數據內存：1 MB；PROFINET接口，用于編程、HMI 和 PLC 間數據通信；運動控制：外部編碼器，輸出凸輪，測量輸入，速度和位置軸，相對同步，集成 PID控制，高速計數，PWM，PTO輸出。

RS485通信板：帶有 RS-485 接口的通信板；接線盒。

RS422/RS485通信模塊：帶有 RS422/RS485 接口的通信模塊；9針D-sub 插座。

數字量輸入輸出模塊：數字量I/O模塊，16路DI輸入端、16路 DQ輸出端；插入式端子排。

13.博途正版軟件

博途軟件（TIA Portal）提供了豐富的參數配置選項，包括系統常量、系統存儲器位、時鐘存儲器位等，用于配置CPU參數屬性、系統和時鐘存儲器、系統診斷、顯示設置等。

（1）系統常量：在S7-1200/1500系統中，系統常量用于尋址而不是IO區域的起始地址。這些常量包括"LADDR"、"HSC"、"PWM"和"PORT"等，必須用相應的系統常量參數化。可以使用符號名或硬件ID的值來配置這些參數。

（2）系統存儲器位和時鐘存儲器位：系統存儲器位包括"MB1"等，其中各位有不同的含義，如"FirstScan"、"DiagStatus Update"等，而時鐘存儲器位則用于內部集成的時鐘存儲，允許用戶指定其他的存儲字節并配置其各位的含義。

（3）CPU參數屬性配置：通過博途軟件，可以修改CPU的參數屬性，包括項目信息、目錄信息、標識與維護、校驗和等。此外，還可以配置PROFINET接口的參數，如接口名稱、以太網地址、IP協議設置等。

（4）系統和時鐘存儲器：博途軟件允許用戶激活"啟用系統存儲器字節"和"啟用時鐘存儲器字節"，并指定代表的字節，如"MB0"和"MB1"，用戶可以配置這些存儲器的各位，以實現特定的系統功能和時鐘管理。

（5）顯示設置：通過博途軟件，可以設置顯示相關的參數，以確保操作人員可以清晰地看到重要的系統信息和診斷結果。
